利根川橋

完成した利根川橋

完成した利根川橋

地上で地組した型枠装置を吊り上げ中

地上で地組した型枠装置を吊り上げ中

P&Z装置を用いて張り出し施工中の利根川橋

P&Z装置を用いて張り出し施工中の利根川橋

工事名称：	関越自動車道利根川橋（PC上部工）工事
発注者：	日本道路公団
施工場所：	群馬県勢多郡北橘村
構造形式：	PC2径間連続箱桁橋＋ PC5径間連続箱桁橋
橋　　長：	５６０.８３８ｍ
最大支間：	８０.０ｍ
有効幅員：	９.０ｍ×２
工　　期：	1982年６月～1984年５月
使用機械：	中型P&Z装置

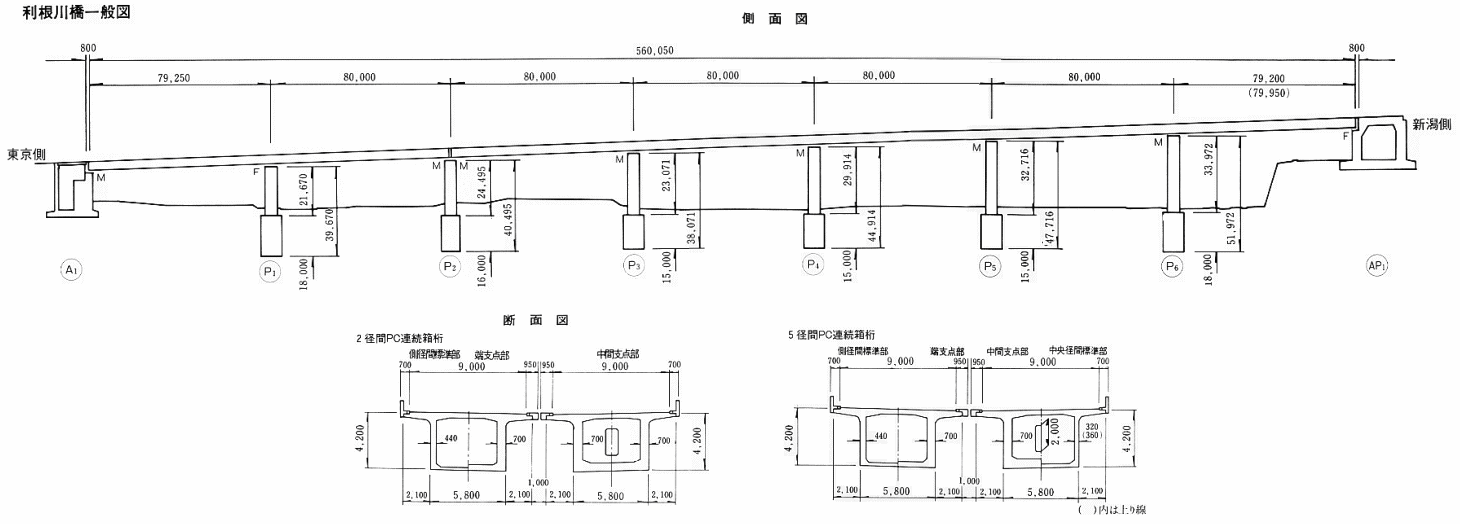

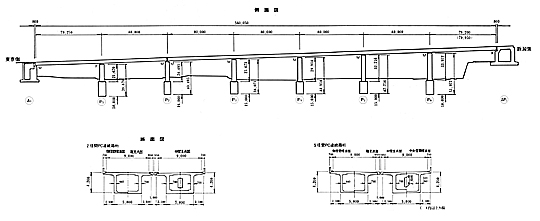

図面をクリックすると拡大図が出ます。
