鳴瀬川橋梁(平成11年度 土木学会田中賞受賞)(平成13年度 土木学会デザイン賞受賞)

吉田・鳴瀬川を跨ぐ鳴瀬川橋梁

P&Z装置を使用して柱頭部を施工中

橋脚を通過中の型枠装置

| 工事名称: |
仙石線野蒜・陸前小野間
鳴瀬川橋りょう他工事 |
| 発 注 者: |
東日本旅客鉄道株式会社 |
| 施工場所: |
宮城県桃生郡 |
| 構造形式: |
6径間連続PRCフィンバック橋 |
| 橋  長: |
488.92m |
| 最大支間: |
85.0m |
| 有効幅員: |
単線 |
| 工  期: |
1997年7月~1999年6月 |
| 使用機械: |
中型P&Z装置 |

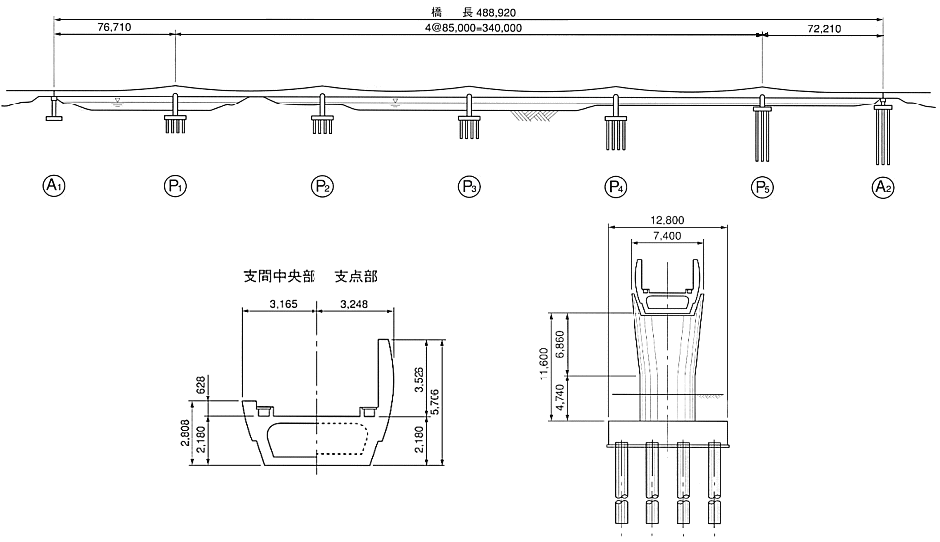

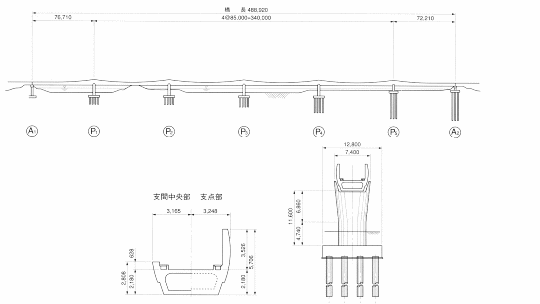

図面をクリックすると拡大図が出ます。

☆参考文献
●永井孝弥、大庭光商、斎藤啓一、佐藤収 「鳴瀬川橋梁(フィンバック橋)の設計・施工」
 :プレストレストコンクリート 1998. Vol.40. No.5
●永井孝弥、阿部勇夫、土井浩永、高橋光雄、大西直巳
 「世界初のPRCフィンバック鉄道橋−JR仙石線・鳴瀬川橋梁改築工事」:土木施工1999.Vol.40 No.5
●斎藤啓一、高橋光雄、大庭光商、大西直巳、永井孝弥、輿石正巳 「鳴瀬川橋りょうの設計と施工」
 :橋梁と基礎9 1999.Vol.33 No.9
