子不知高架橋(昭和63年度 コンクリート工学協会技術賞受賞)

海浜部に張出した子不知高架橋

海浜部に張り出した子不知高架橋

吊り支保工によるA1側側径間部の施工

吊り支保工によるA1側側径間部の施工

径間移動中のP&Z装置

径間移動中のP&Z装置

工事名称: 深谷高架橋上部工工事
発 注 者: 建設省北陸地方建設局
施工場所: 新潟県西頸城郡青海町
構造形式: 単純PC箱桁橋+
PC7径間連続有ヒンジラーメン箱桁橋
橋  長: 422.5m
最大支間: 59.5m
有効幅員: 10.75m
工  期: 1986年5月~1987年12月
使用機械: 中型P&Z装置

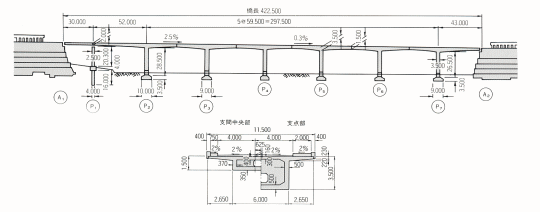

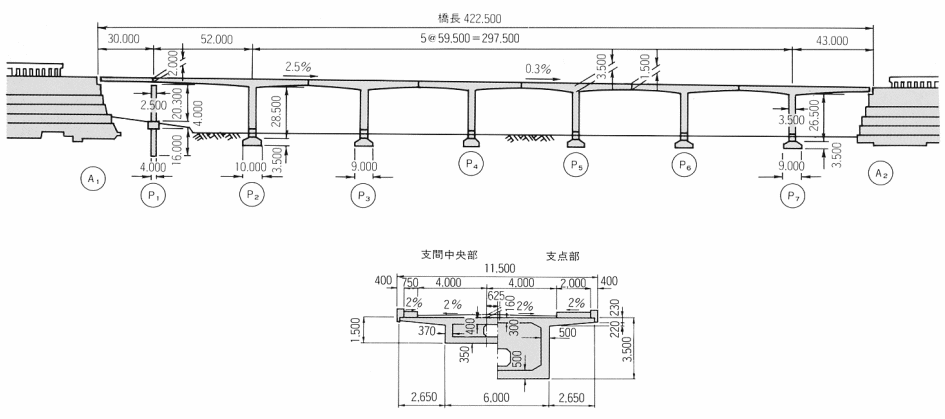

図面をクリックすると拡大図が出ます。
☆参考文献
丸山、長沢、川岸、鬼塚、浅井「海浜部に建設されたPC橋の計画と施工:橋梁と基礎Vol.7 No.7 1988
