月山橋
月山ダムに架かる月山橋
74mの橋脚上を径間移動中のP&Z装置
橋脚を通過中の型枠装置
工事名称:
山形自動車道大井沢橋
(PC上部工)工事
発 注 者:
日本道路公団
施工場所:
山形県西村山郡西川町
構造形式:
PC5径間連続箱桁ラーメン橋
橋 長:
474.0m
最大支間:
112.0m
有効幅員:
10.0m
工 期:
1996年2月~1998年12月
使用機械:
大型P&Z装置

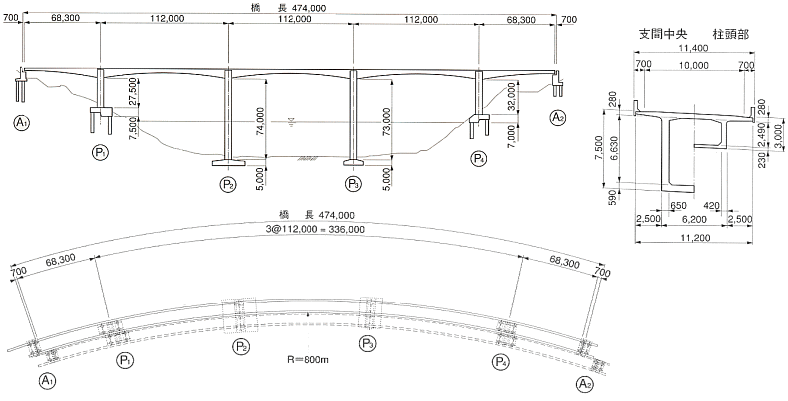

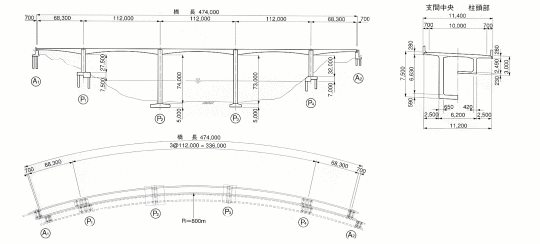

図面をクリックすると拡大図が出ます。
☆参考文献
●小林勝、八木恵治、深谷浩史、石原成昭 「工事報告 大型移動式架設桁を用いた大井沢橋の設計・施工」
:プレストレストコンクリート 1999 Vol.41 No.1
●渡辺将之 「水深30mのダム湖に架ける−山形自動車道・大井沢橋−」:ハイウェイ技術 No.10(1998-4)
